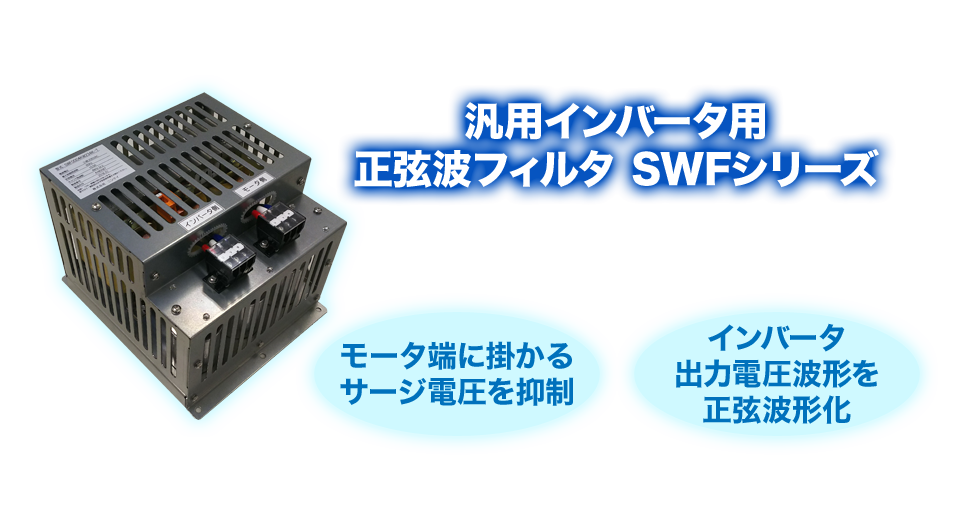

汎用インバータ用 正弦波フィルタ SWFシリーズ

インバータ出力電圧波形で
お悩みはありませんか?

ニシテイが、インバータ出力電圧の
正弦波形化について
総合的にサポートします!

正弦波形化のサポートは(株)ニシテイにお任せください!

お気軽にお問い合わせください。

〒806-0011 北九州市八幡西区紅梅2-1-1

インバータ出力電圧の正弦波形化には
SWFシリーズ!

SWFとは?

SWFは正弦波フィルタ(Sine Wave Filter)の略称です。
インバータ部のIGBTでの高速スイッチングにより、PWM制御 された電圧波形は矩形状の波形となっています。
SWFは、この矩形状の出力電圧波形を正弦波形に変換します。

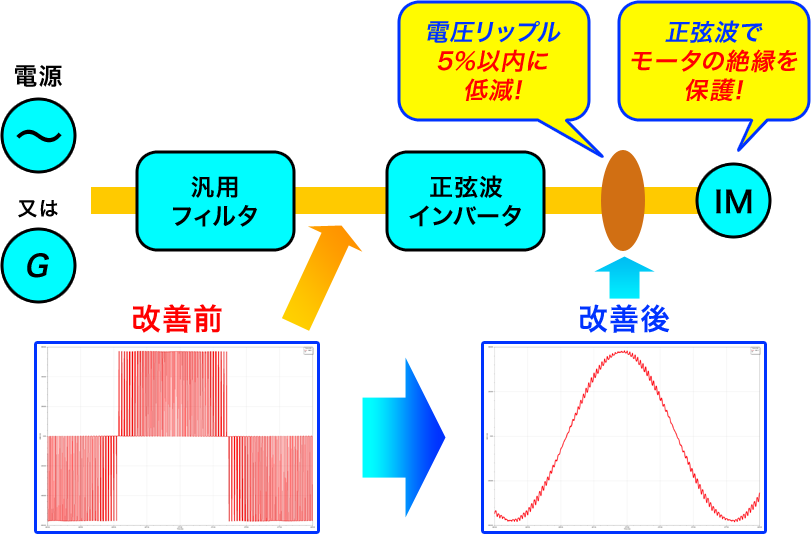

SWFの原理

SWFはローパスフィルタの技術を利用しています。
PWM波形から高周波成分(パルス)の大部分を取り除くので、 インバータのモータ電圧波形を正弦波へ近づけます。
これにより、サージ電圧を抑制してモータの長寿命を実現します。

現場に応じた選定が容易に行えます!

選定例

①電源電圧、周波数は?

400V、50Hz

②モータの全負荷電流値(A)は?

135A

③インバータのキャリア周波数は?

4kHz以上

選定は、「SWF0055KW434K」

さまざまなご要望に対応可能です!

電源電圧が200Vクラスも見積りOK!

インバータのキャリア周波数2kHzも見積りOK!

モータの運転周波数が60Hz以上でも見積りOK!

その他、ご要望があればお聞かせください!

SWFのおすすめ用途

  1. モータ端子部(入力巻線)に掛かるサージ電圧を抑制する場合。
  2. インバータとモータ間のケーブルが長い場合。
  3. サージ耐量が低い、既設モータをインバータ化する場合。
  4. インバータとモータ間に昇降圧トランスを設置する場合。

事例のご紹介

説 明

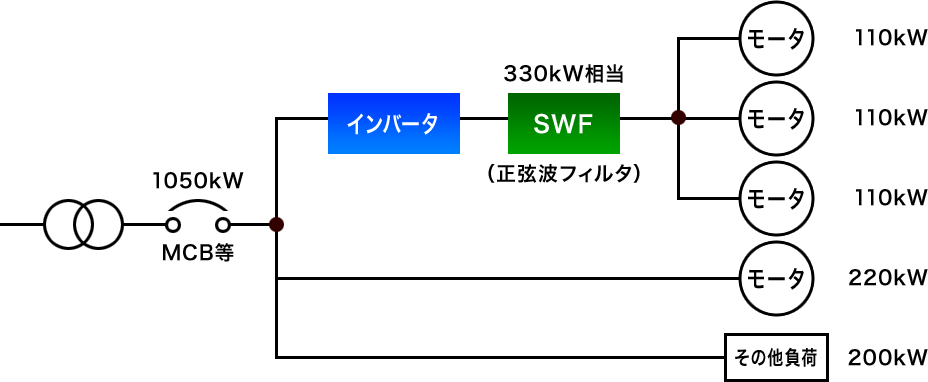

モータを集約し接続する事で、SWFの台数を削減できます。

例)インバータ1台に集約されたモーター:3台(110kW×3)にSWF(330KW相当)1台を設置し、モータへサージを抑制した正弦波形を提供します。

メリット ベルトコンベアなどの複数モータを同時に制御する場合など。

長距離ケーブルやモータの絶縁保護が必要な場合に!

ポンプ用、ベルトコンベア用、昇降圧用 など
